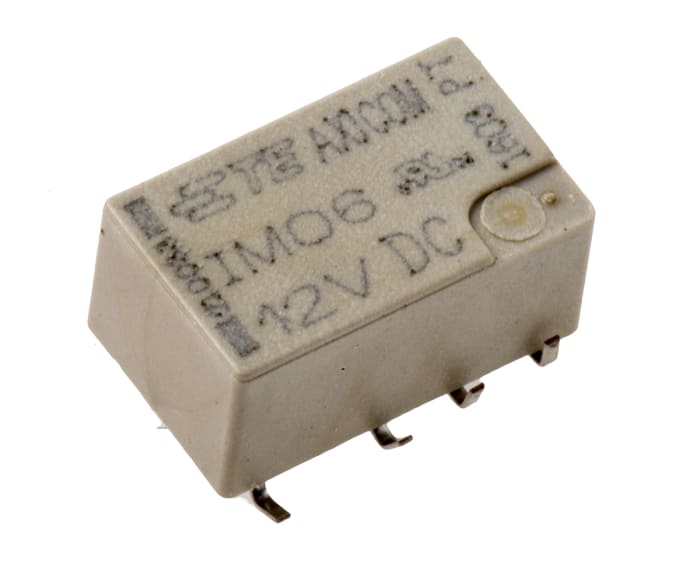

TE Connectivity PCB Mount Signal Relay, 12V dc Coil, 2A Switching Current, DPDT
Техническая документация
Характеристики
Brand
TE ConnectivityНапряжение обмотки
12В пост. тока
Конфигурация контактов
Двухполюсная группа переключающих контактов (DPDT)
Тип монтажа
Монтаж на печатную плату
Maximum Switching Current DC
2 A
Maximum Switching Voltage AC
250V ac
Maximum Switching Voltage DC
220V dc
Серия
IM
Maximum Switching Power DC
60 W
Длина
10мм
Фиксация
Нет
Глубина
6мм
Высота
5.65мм
Размеры
10 x 6 x 5.65мм
Тип клеммы
Монтаж на плату в отверстия
Применение
Сигнал
Количество полюсов
2
Переключающий ток
2A
Мощность обмотки
140мВт
Сопротивление обмотки
1,44 кΩ
Характеристики
Bifurcated Contacts, Low Coil Power Consumption
Maximum Switching Power AC
62.5VA
Диапазон рабочих температур
-40 → +85°C
Материал контактов
С покрытием из золота
Минимальная рабочая температура
-40°C
Максимальная рабочая температура
+85°C
Информация о товаре
TE Connectivity PCB Mount Signal Relay - IM Series
IM series slimline PCB mount signal relays with a low profile of 5.65mm that occupy a minimum board space of 60mm². These slimline IM series PCB mount signal relays have a low coil power consumption of 140mW for standard coil, 100mW for bistable and 50mW for the ultra high sensitive versions, along with a high dielectric surge capability and 300g mechanical shock resistance.
Approvals
UL
